產(chan)品詳情 Product details

概述

HXGN15-12(SF6)型單元式交流金屬封閉環網開關設(she)備(以下(xia)簡稱(cheng)環網柜)是我(wo)們在引(yin)進(jin)國外先進(jin)技術并按照國內(nei)農電及(ji)城網改造之要(yao)求而自行設(she)計、研制成(cheng)功(gong)的新一代高壓(ya)電器產品。各項技術性能指標全lEC62271-200:2003和GB3906標準。

環網柜的主開關、操作(zuo)機構(gou)及(ji)元器件(jian)采(cai)用ABB公司(si)原裝(zhuang)(zhuang)(zhuang)件(jian)或采(cai)用進口部件(jian)國內組裝(zhuang)(zhuang)(zhuang)生產的SFL-12/24型開關設(she)備,也可根據用戶需要配裝(zhuang)(zhuang)(zhuang)ABB公司(si)原裝(zhuang)(zhuang)(zhuang)

HAD/US型SF6。斷(duan)路(lu)器或VD4-S型真空斷(duan)路(lu)器。其操作(zuo)方式分為動、電動兩種。

柜體經數(shu)控機床加(jia)工(gong)后鉚接而(er)成,防護等級(ji)達到(dao)lP3X,并(bing)有可靠(kao)的機械聯(lian)鎖和防誤操作功(gong)能。本(ben)產品具(ju)有體積(ji)小、重量輕、外型(xing)美觀、操作簡(jian)便、長(chang)壽命(ming)、高參數(shu)、無(wu)污染、少維護等極具(ju)顯著的特點。

HXGN15-12(SF6)型(xing)單(dan)元式交(jiao)流金屬(shu)封閉環網開關(guan)設備,適(shi)用于(yu)交(jiao)50Hz、12kV的(de)電力網絡中,作為(wei)(wei)電能的(de)接受和(he)分配之(zhi)用。柜內主開關(guan)為(wei)(wei)SF6開關(guan)。

型號及含義

使用條件

◆環境溫度:上限+40℃,下限-25℃;
◆海(hai)拔高度:海(hai)拔高度不(bu)超過2000m;
◆相對溫度:日平均(jun)值不大于95%;月平均(jun)值不大于90%;
◆周圍環境:周圍空氣不受(shou)腐蝕氣體或可燃(ran)性氣體、水蒸氣等明顯(xian)污(wu)染;
◆無經常性的劇烈振動(dong)。

主要技術參數

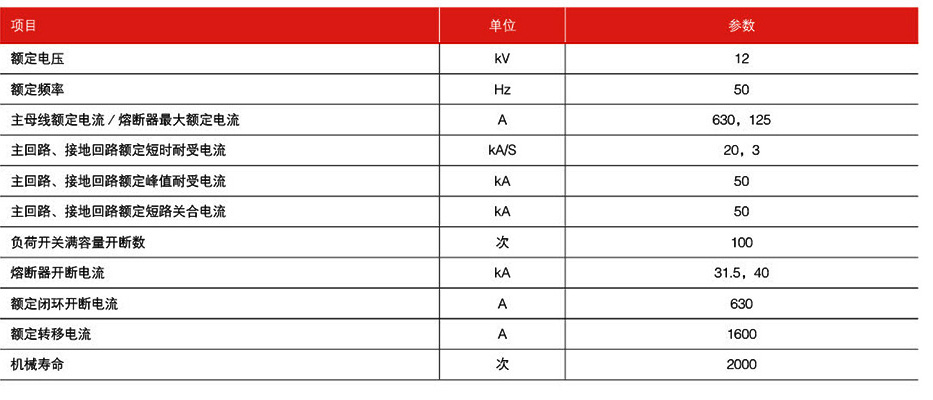

主要技術參數

結構特點

柜體結構(gou)

◆環網柜(ju)體采用2mm厚(hou)敷鋁鋅板(或冷軋板噴塑后(hou))鉚接(jie)成型,柜(ju)后(hou)設有二處(chu)壓力(li)釋放(fang)孔，其一是針(zhen)對(dui)電纜(lan)室,另一個針(zhen)對(dui)負(fu)荷開關(guan)/母線室。此(ci)結構能夠最大(da)限地保障人身安裝和運行設備的可靠。

◆各間隔小室
口母線室
母線室位于柜的頂部并連(lian)接相鄰開關柜。
口負荷開關是(shi)獨立(li)單元,內部充以SF6氣體。
口電纜室
大約75%空間是用(yong)于(yu)電纜連接、熔(rong)斷器、接地(di)開關和(he)CT、PT安裝(zhuang)。
口機構小室與聯鎖
小室(shi)包含操作機構(gou)和(he)機構(gou)聯(lian)鎖以及位置指示、輔助(zhu)接點、脫扣線圈、帶電顯(xian)示器和(he)聯(lian)鎖。
口繼電器箱
繼電器(qi)箱(xiang)在柜的頂部,是可選的。小(xiao)室用來安裝特殊的裝置(zhi)諸如儀表、繼電器(qi)和馬(ma)達單(dan)元。
一個(ge)斷路器(SF6或真空)能置于(yu)負(fu)荷開關之(zhi)下(xia)方(fang)。
◆壓力(li)釋放
口(kou)上面的壓力(li)釋放
上面是用(yong)于(yu)釋放母線(xian)和負荷(he)開關室內(nei)部電弧事故時產生(sheng)的氣(qi)體壓力。
口下面(mian)的壓(ya)力釋放
下(xia)面(mian)是用于釋放電纜小室內部電弧(hu)事故時產生(sheng)的氣體壓力。

外形尺寸

基本組件

◆SFL型負荷開關(ABB原(yuan)裝(zhuang)件(jian))
SFL型(xing)(xing)負荷開關為雙斷點、旋轉式(shi)動觸(chu)頭,以(yi)SF6氣體為滅弧介質(zhi),動靜(jing)觸(chu)頭置于加(jia)強結構的(de)模鑄環氧樹脂外殼(ke)中。在(zai)操(cao)作(zuo)軸引岀(chu)端是一個透(tou)明的(de)熱壓(ya)成型(xing)(xing)的(de)塑料端蓋(gai),透(tou)過(guo)端蓋(gai)可以(yi)觀察狀態。
每個開關充(chong)以1.4巴(ba)氣(qi)(qi)壓的SF6氣(qi)(qi)體后是永(yong)久密封的(SFL意“永(yong)遠密封”),用(yong)氦檢測器可以檢查有無氣(qi)(qi)體滲漏。
開關垂直或水平安裝不限,在單元式柜內,典型的安裝方式是在電纜室和母線室之間置一鋼隔板,水平安裝。這種安裝方式將開關外殼封在接地的鋼板內并將母線與電纜接頭之間相隔離,以符合運行維護的最嚴格安全要求。
假若內部(bu)發生燃弧,在外殼后(hou)部(bu)有一個結構(gou)薄弱點,它將(jiang)補(bu)沖開,把(ba)電弧氣(qi)體導出開關之外,隨后(hou)柜上面(mian)的泄弧活門被沖開并將(jiang)過壓(ya)氣(qi)體導向柜外。
◆可選的(de)裝備(bei)一輔助觸點(dian)2常(chang)閉2常(chang)開+擴(kuo)展(zhan)2常(chang)開2常(chang)閉一分(fen)勵(li)脫扣線圈供帶A機構的(de)SFL。

◆選(xuan) K 機構的開關(guan)SFL12/17.5 lVDP575305Rl

SFL24K lVDP575304Rl

◆選 A 機構的(de)開關SFL12/17.5 lVDP575303Rl

SFL24A lVDP575302Rl

◆VD4-S真空斷(duan)路器(ABB原裝件)

  VD4-S型真(zhen)空斷路器是專為單元開關柜設計的(de),其開斷容(rong)量(liang)足以(yi)應付各種(zhong)狀態,包括正(zheng)常投切設備或分支網(wang)絡的(de)操(cao)作以(yi)及特殊情況下開斷短(duan)路等。

口(kou)真空斷路(lu)器(qi)對在工作電(dian)流范圍內頻繁操(cao)作的網(wang)絡尤為適用。VD4-S真空斷路(lu)器(qi)配有彈簧操(cao)作機構具(ju)有重合(he)閘功能(分(fen)-0.3s-合(he)分(fen)-180s-合(he)分(fen)),并且(qie)動作可(ke)靠,壽(shou)命長(chang)。整個斷路(lu)器(qi)包括三只真空開關泡,外部(bu)是樹脂絕緣筒(tong),立(li)式結構。

口電(dian)(dian)弧(hu)(hu)的熄滅是由(you)于滅弧(hu)(hu)觸頭的螺(luo)旋型溝槽使電(dian)(dian)弧(hu)(hu)產(chan)生(sheng)強制性移位的結果。由(you)于開關絕緣筒內最低靜(jing)態真空(kong)度是10-4至10-8巴,所以(yi)盡管開關觸頭間相(xiang)對只(zhi)有不大的間隙(xi),卻可以(yi)得(de)到(dao)很高的絕緣強度。電(dian)(dian)弧(hu)(hu)在短(duan)路電(dian)(dian)流第一個(ge)零點時熄滅。

口由(you)于觸頭(tou)(tou)間(jian)隙(xi)小,電弧壓降處(chu)金(jin)屬氣(qi)體等離子區導電率高,加上燃弧時間(jian)短,使(shi)得電弧能量極(ji)低,這對觸頭(tou)(tou)乃至整(zheng)個(ge)開關壽命的延長都是有利的。

標準裝備(bei)-手動(dong)操作                   可選裝備(bei)-S5或(huo)PR512過流(liu)繼電(dian)器(qi)                    斷路器(qi)型號

-電動(dong)操(cao)作 -低(di)電壓脫扣(kou)器 VD4 1206-20S

-輔助觸點2常開2常閉 -聯鎖線圈(quan) VD4 1706

-分(fen)勵跳(tiao)閘帶位置接點 VD4 240

-分勵(li)合閘線圈

◆ HAD/US型SF6斷路器(ABB原裝件(jian))
HAD/US型SF6斷(duan)路器(qi)是專(zhuan)為環(huan)網開(kai)(kai)關(guan)柜(ju)設(she)計的(de)(de),其開(kai)(kai)斷(duan)容量(liang)足以(yi)應付(fu)各(ge)種狀態,包括正常投(tou)切設(she)備或分支網絡的(de)(de)操(cao)作(zuo)(zuo)以(yi)及(ji)在(zai)特殊情況下開(kai)(kai)斷(duan)短(duan)路等。新一代HAD具(ju)有(you)最(zui)新的(de)(de)SF6開(kai)(kai)斷(duan)工(gong)藝(yi),加之結構(gou)簡單,只需很小的(de)(de)操(cao)作(zuo)(zuo)能量(liang),如此簡單的(de)(de)儲(chu)能式操(cao)作(zuo)(zuo)機構(gou)具(ju)有(you)使用(yong)時機械壽命長的(de)(de)特點(dian)。斷(duan)路器(qi)選用(yong)彈簧操(cao)作(zuo)(zuo)機構(gou)可以(yi)實現自(zi)動重合閘操(cao)作(zuo)(zuo)。

開(kai)關開(kai)斷部分(fen)的(de)(de)特殊結構(gou)能夠使電(dian)(dian)氣(qi)壽(shou)命(ming)延長得(de)到異乎尋常的(de)(de)保證。開(kai)關是做成分(fen)體(ti)獨(du)立柱(zhu)式結構(gou),立式安放。開(kai)關采用自(zi)能吹弧式原理,即(ji)用電(dian)(dian)弧自(zi)身能量來滅(mie)弧。當(dang)斷路器分(fen)閘時,在滅(mie)弧室(shi)內的(de)(de)動靜(jing)觸頭(tou)問產生電(dian)(dian)弧,電(dian)(dian)弧產生的(de)(de)高(gao)溫和電(dian)(dian)離高(gao)效應使SF6氣(qi)體(ti)壓(ya)力在滅(mie)弧室(shi)內迅猛升高(gao),隨著壓(ya)力的(de)(de)增強和燃弧觸頭(tou)的(de)(de)漸次(ci)分(fen)開(kai)將氣(qi)體(ti)經由噴(pen)嘴強行(xing)噴(pen)向(xiang)滅(mie)弧室(shi)外,于(yu)是使電(dian)(dian)弧變稀(xi)疏、冷卻、遮(zhe)斷,并阻止重(zhong)燃,因此開(kai)關運動部分(fen)只需要很少的(de)(de)能量,更加增進了長期運行(xing)的(de)(de)可靠性。

熔斷器選擇參考表

◆SFL-12/24型開關(guan)設備

SFL12/24型開關設備其主(zhu)要元(yuan)器件(jian)均為進口原裝(zhuang)件(jian)。開關設備為雙斷(duan)口、三工(gong)位、旋轉式動(dong)(dong)觸頭,以(yi)SF6氣體(ti)為滅(mie)弧(hu)介質(zhi)。動(dong)(dong)觸頭置於加強結構的壓(ya)鑄環氧樹脂外殼(ke)中。

每個(ge)開關充以(yi)0.4bars氣壓(ya)SF6氣體(ti)后是永久密封的(de),用氦檢(jian)測器可以(yi)檢(jian)查有(you)無氣體(ti)滲漏。開關垂直,水平(ping)安(an)裝(zhuang)(zhuang)不限(xian),在(zai)環網柜內(nei)典型(xing)的(de)安(an)裝(zhuang)(zhuang)方(fang)(fang)式(shi)是在(zai)電纜室(shi)(shi)和母線室(shi)(shi)之(zhi)間置一鋼板,水平(ping)安(an)裝(zhuang)(zhuang)。這種安(an)裝(zhuang)(zhuang)方(fang)(fang)式(shi)將母線與電纜接頭(tou)之(zhi)間相隔(ge)離以(yi)符合運行維護的(de)最嚴格(ge)的(de)安(an)全要(yao)求(qiu)。

假若內(nei)部(bu)發生燃弧,在外(wai)(wai)殼后部(bu)有(you)一個結構薄弱點,它將(jiang)(jiang)被沖開。隨(sui)后柜上面(mian)的泄弧活門開并將(jiang)(jiang)過壓氣流導向柜外(wai)(wai)。可選的裝備(bei)-輔助(zhu)觸點2常(chang)(chang)閉(bi)2常(chang)(chang)開+擴展2常(chang)(chang)開2常(chang)(chang)閉(bi)-分勵(li)脫扣線(xian)圈供帶A機構的SFL

技術數據

◆操作機(ji)構

◇雙(shuang)功能機構:K型一開關功能
利用操(cao)作桿或電機獨立地進(jin)行分合(he)閘操(cao)作
輔助觸點：------開關(guan)(guan)(guan)(20+2C)/開關(guan)(guan)(guan)(20+3C)和接地開關(guan)(guan)(guan)(10+1C)
◇接地開關(guan)功能
利用操作杠桿獨立地進行分合閘操作能(neng)量由壓縮彈簧(huang)提供,該彈簧(huang)釋放后,使觸頭快速閉合或斷開。
機(ji)械指示：------組(zu)件中熔斷器燒(shao)時的(de)機(ji)械顯(xian)示器/電機(ji)選擇/AC220V/DC220V
◇雙功能操作機(ji)構:A型-開關功能
利用操(cao)作(zuo)桿或電機獨立地進行(xing)分(fen)合(he)閘(zha)(zha)操(cao)作(zuo),操(cao)作(zuo)能量由壓縮彈簧(huang)提供,該彈簧(huang)釋放后,使觸頭閉合(he)。利用按(an)鈕(O)或脫扣單元獨立進行(xing)分(fen)合(he)閘(zha)(zha)操(cao)作(zuo)。
◇接地(di)開(kai)關功能
利用操作杄獨立地進行分合閘操作,操作能量(liang)由壓縮彈簧提供,該彈簧釋(shi)放(fang)后。使觸(chu)頭快速閉合或斷開。
輔(fu)助觸點：------開關(guan)(20+2C)和(he)接地開關(guan)(10+1C)/選(xuan)電機時的開關(guan)(1C)和(he)接地開關(guan)/(10+1C熔斷(duan)器燒斷(duan)(1C)/機械指示/脫扣/分勵(li)脫扣/欠電壓/電機選(xuan)擇。

◆本開關有許多優點：
口燃弧持(chi)續時間短,滅(mie)弧室內(nei)的絕(jue)緣強度恢(hui)復迅速。
口即令在最苛刻(ke)的環境中也保證安(an)全(quan)可靠。
口(kou)可開斷低值的感性、睿性電(dian)流。
口(kou)操作(zuo)機構(gou)簡單,能快(kuai)速分合,機械壽(shou)命長。
口減少了觸頭和來弧室的耗損,也即(ji)延(yan)長了電壽(shou)命。
口允(yun)許操作次(ci)數多,但維護工作量很小。
口輕型結構，緊湊，穩固。

標(biao)準(zhun)裝備                                      可選(xuan)裝備-S5固體過(guo)流繼電(dian)器

-電(dian)動操(cao)作                                 ;                 -PR511-PR512過流續電(dian)器(qi)

-手動操作(zuo)                                                  -低電(dian)壓脫扣器

-輔助接(jie)點(dian)(2常(chang)開2常(chang)閉）                             -聯鎖(suo)強(qiang)圈

-分(fen)勵(li)跳閘,帶(dai)位置接(jie)點(dian) HAD120625

-分(fen)勵合閘線圈(quan)                                           HAD120520

-信號(hao)接點(dian)的氣體壓力控制(zhi)                           HAD170620

HAD170616

◆K和A型操作結構(ABB原裝件)
本(ben)機(ji)構是用于摸(mo)作負荷(he)(he)開(kai)笑和帶熔斷器(qi)的負荷(he)(he)開(kai)關(guan)
K型機構:K型機構是(shi)用(yong)于負荷開(kai)關(guan)合分操作(zuo)的單彈簧(huang)機構,開(kai)關(guan)的合分是(shi)通過(guo)彈簧(huang)儲能(neng)經由(you)死點(dian)來實(shi)現。K型機構可以選擇馬達來實(shi)現電(dian)動操作(zuo)。
A型機構(gou):A型機構(gou)雙彈(dan)簧機構(gou),其中(zhong)一個用于(yu)(yu)開關(guan)(guan)合(he)閘(zha),而另一個則用于(yu)(yu)開關(guan)(guan)分(fen)閘(zha)。在開關(guan)(guan)用合(he)閘(zha)簧合(he)閘(zha)之(zhi)前先要置(zhi)于(yu)(yu)儲能狀態,合(he)閘(zha)操作后使分(fen)閘(zha)自動(dong)(dong)置(zhi)于(yu)(yu)情(qing)能狀態。于(yu)(yu)是(shi)可以用手動(dong)(dong)、分(fen)助脫(tuo)扣線圈或是(shi)熔斷(duan)器撞針(zhen)等去跳閘(zha)。

機構型號 可選(xuan)設備(bei)

-用于(yu)負荷開(kai)關                      -在K機構上用馬達(da)操(cao)作

-K機構1VDP586042R1
-用(yong)于帶(dai)熔斷器的負(fu)荷開關
-A機(ji)構1VDP575013R1

聯鎖

◆ 開關(guan)設備具備以下聯(lian)鎖:

口(kou) 負荷開關在合闡位置時,接地(di)開關操作被鎖住(zhu);
口 接地開關在合閘位置時(shi),負荷開關操作被鎖(suo)住;
口 只有(you)當接地(di)開(kai)(kai)關合闡時,才允許打開(kai)(kai)環網柜前門(men),其它情況下前門(men)被鎖住。

操作

對于(yu)配負荷(he)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)的開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)設備,用(yong)專(zhuan)用(yong)操作(zuo)(zuo)(zuo)手柄(bing)(bing)在(zai)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)設備正面(mian)操作(zuo)(zuo)(zuo),操作(zuo)(zuo)(zuo)機構的正面(mian)有上(shang)(shang)、下(xia)兩(liang)操作(zuo)(zuo)(zuo)孔(kong)(kong)(kong),上(shang)(shang)部為(wei)接地(di)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)操作(zuo)(zuo)(zuo)孔(kong)(kong)(kong),下(xia)部為(wei)負荷(he)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)操作(zuo)(zuo)(zuo)孔(kong)(kong)(kong)。操作(zuo)(zuo)(zuo)時，柄(bing)(bing)向(xiang)順時針方 向(xiang)旋轉為(wei)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)合問(wen)方向(xiang),逆(ni)時針方向(xiang)旋轉為(wei)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)分閘方向(xiang)。也可(ke)加裝電動分、合閘裝置,進行遙控操作(zuo)(zuo)(zuo)。(注意:有時負荷(he)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)不帶(dai)接地(di)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan),接地(di)開(kai)(kai)(kai)關(guan)(guan)(guan)(guan)(guan)操作(zuo)(zuo)(zuo)孔(kong)(kong)(kong)被當作(zuo)(zuo)(zuo)柜門解鎖之用(yong))。
對于配組合(he)電(dian)器的(de)開關(guan)設備,除(chu)負荷開關(guan)分(fen)問操(cao)作(zuo)用手動(dong) 分(fen)閘(zha)按(an)鈕外,其(qi)它與上述操(cao)作(zuo)順序(xu)一樣。組合(he)電(dian)器柜(ju)另設的(de)下接地開關(guan),通過連桿(gan)與上接地開關(guan)同分(fen)同合(he)。在合(he)閘(zha)時(shi)釋(shi)放下 熔斷(duan)器座(zuo)上的(de)殘余(yu)小電(dian)流,以提高更換培(pei)斷(duan)器時(shi)的(de)安全(quan)性(xing)。

外形(xing)及安裝尺寸 (mm)

訂貨(huo)須知

◆訂(ding)貨時須(xu)提供(gong)下(xia)列資(zi)料:
◇主(zhu)電路方(fang)案號(hao)、主(zhu)結(jie)線系統圖、排列圖、平(ping)面布(bu)置圖;
◇開關設備內電(dian)器元(yuan)件的型號、規格、數(shu)量(liang);
◇備品(pin)、配件的名稱及(ji)數量;
◇有(you)特殊要求(qiu)情與本公司(si)協商。
