產品詳情 Product details

技術參(can)數

概述

STSRN16-12全(quan)(quan)絕(jue)緣充(chong)氣柜(ju),已經(jing)在(zai)國(guo)家高壓電(dian)器試驗中心獲得型(xing)式試驗報告并(bing)被列為(wei)(wei)浙江省高新科技產(chan)品(pin)。廣泛(fan)用(yong)(yong)于10KV/20KV配電(dian)系(xi)統,是城鄉(xiang)各類用(yong)(yong)戶變配電(dian)系(xi)統的(de)(de)首(shou)選(xuan)(xuan)開(kai)關(guan)(guan)(guan)產(chan)品(pin)。開(kai)關(guan)(guan)(guan)柜(ju)為(wei)(wei)模(mo)塊化(hua)(hua)單(dan)元模(mo)式,可根(gen)據不同用(yong)(yong)途(tu)進行(xing)(xing)組(zu)(zu)合;由固定式單(dan)元組(zu)(zu)合與可擴展(zhan)型(xing)單(dan)元兩大類,滿足各種變電(dian)站對緊湊型(xing)開(kai)關(guan)(guan)(guan)柜(ju)靈活使用(yong)(yong)的(de)(de)需要。STSRN16-12全(quan)(quan)絕(jue)緣充(chong)氣柜(ju)是一個(ge)完(wan)全(quan)(quan)密封的(de)(de)系(xi)統,其所(suo)有帶電(dian)部(bu)件以(yi)(yi)(yi)及(ji)(ji)(ji)開(kai)關(guan)(guan)(guan)封閉(bi)在(zai)不銹鋼(gang)的(de)(de)殼體內。整(zheng)個(ge)開(kai)關(guan)(guan)(guan)裝置(zhi)(zhi)不受外部(bu)環境(jing)條(tiao)(tiao)件的(de)(de)影響,從而可以(yi)(yi)(yi)確(que)保(bao)運(yun)行(xing)(xing)可靠(kao)性(xing)及(ji)(ji)(ji)人身安全(quan)(quan),并(bing)且實(shi)現(xian)了免(mian)維(wei)護。通過選(xuan)(xuan)擇可擴展(zhan)母線,可以(yi)(yi)(yi)實(shi)現(xian)任何組(zu)(zu)合,達到(dao)全(quan)(quan)模(mo)塊化(hua)(hua)。擴展(zhan)母線安全(quan)(quan)絕(jue)緣和(he)(he)屏蔽,確(que)保(bao)了高可靠(kao)性(xing)和(he)(he)安全(quan)(quan)性(xing)。STSRN16-12型(xing)充(chong)氣式開(kai)關(guan)(guan)(guan)柜(ju)同時可以(yi)(yi)(yi)提供(gong)TV化(hua)(hua)的(de)(de)自動(dong)化(hua)(hua)解決方案,形成了智能化(hua)(hua)開(kai)關(guan)(guan)(guan)的(de)(de)概念,并(bing)將現(xian)場安裝及(ji)(ji)(ji)調試工作量降(jiang)到(dao)最低。STSRN16-12全(quan)(quan)絕(jue)緣充(chong)氣柜(ju)分為(wei)(wei)非擴展(zhan)標(biao)準配置(zhi)(zhi)和(he)(he)可擴展(zhan)標(biao)準配置(zhi)(zhi)。由于具有全(quan)(quan)模(mo)塊和(he)(he)半(ban)模(mo)塊的(de)(de)組(zu)(zu)合性(xing)以(yi)(yi)(yi)及(ji)(ji)(ji)自身的(de)(de)可擴展(zhan)性(xing),因(yin)而具有極(ji)其特殊的(de)(de)靈活性(xing)。STSRN16-12全(quan)(quan)絕(jue)緣充(chong)氣柜(ju)執行(xing)(xing)GB標(biao)準。在(zai)室內條(tiao)(tiao)件下(40℃)和(he)(he)在(zai)室外條(tiao)(tiao)件下(-50°)運(yun)行(xing)(xing)的(de)(de)設計壽命超(chao)過30年。

主(zhu)要特點(dian)

STSRN16-12全(quan)絕緣(yuan)充氣柜SF6氣體作為(wei)滅(mie)弧(hu)及絕緣(yuan)介質;

開(kai)關柜為全密封、全絕(jue)緣(yuan)結構(gou);母線、開(kai)關及(ji)帶電部件(jian)完全封閉在不銹鋼(gang)殼體(ti)(ti)中。腔(qiang)體(ti)(ti)充以(yi)1.4bar的(de)(de)SF6氣體(ti)(ti),防護等級(ji)達到,lP67:整個開(kai)關裝置完全不受外部環境條件(jian)的(de)(de)影(ying)響,即使(shi)在短時水浸等極端情況下也能保證開(kai)關正常運(yun)行,產品終(zhong)身免維(wei)護;

開關柜具有完善的“五防”聯鎖裝置,徹底(di)杜(du)絕人為誤操作可能引起的人員及(ji)設備運行故(gu)障;

所有(you)開(kai)關柜具有(you)可靠的(de)安全泄(xie)壓通道,即使在極端情況下(xia)也能保障操作人(ren)員人(ren)身安全;

開關柜分為(wei)固定單元組合和可(ke)擴展(zhan)單元組合兩類(lei);

開關柜通常由正面進出線(xian),也可按不同的安裝(zhuang)位置(zhi)實現側(ce)出線(xian)或(huo)側(ce)擴展(zhan);

柜體尺寸(cun)安裝方便,并能夠適(shi)合空(kong)間(jian)狹小及環境(jing)條件不(bu)良(liang)的地方;

開關柜可根據用戶的不同需(xu)求配置電(dian)動、遠控及監測裝置。

性能指標

◆SF6氣體壓力◇正常運行環境條件

◇20℃下絕(jue)對壓力為14bar                 ◇最(zui)高溫度(du)40℃;

◇氣體年(nian)泄(xie)漏率0.2‰/年(nian);◇最低溫(wen)度-50%℃;

◇防護(hu)等(deng)級lP67;◇最大平均相對溫度(du)≤95%;

◇氣室(shi)不銹(xiu)鋼厚度(du)3.0mm;                  ◇海(hai)拔高(gao)度(du)≤2000米;

◆母線(xian)                                             ◆滿足標準

開關柜內(nei)母線400mm2Cu;                   GB/T11022  GB3906   GBI985
開關柜接地母線  150mm2Cu;              GB16926 ;    GB38041 GB984

◆顏色GB3309

◇開關柜(ju)前面板 RAL7012;                      lEC60056   lEC60129    lEC60256
◇側(ce)板(ban)和電纜室前(qian)蓋板(ban) RAL7035;            lEC60298   lEC60420    lEC60694

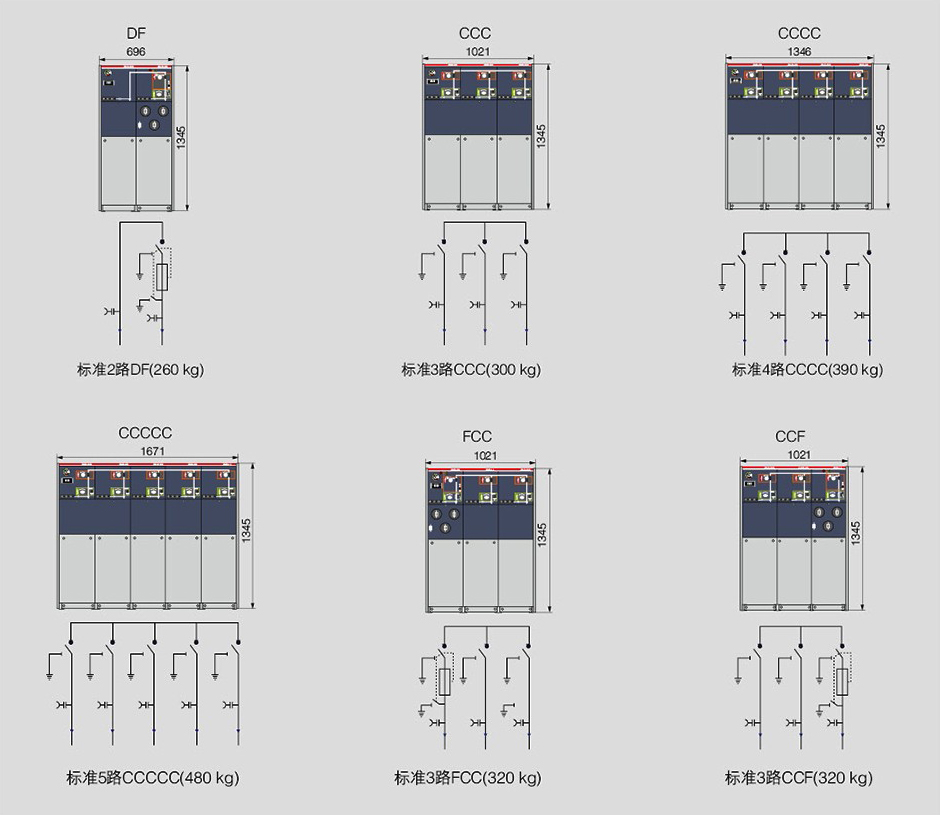

STSRN16-12/24 各類非擴展標準組合單元(yuan)柜(ju)

非擴展(zhan)標準(zhun)模塊

共提供以下(xia)十五種標裝(zhuang)組合

STSRN16-12/24各類非(fei)擴展標準組合單元柜的每個模塊具有(you)下列配置

◆D 柜一提(ti)升模塊(kuai)◆進(jin)線(xian)套管(guan)的電容性電壓指示器

◇“不帶接地刀(dao)的(de)電纜連(lian)接模(mo)塊”中標準(zhun)配置(zhi)與特性(xing)◆每個(ge)氣(qi)室(shi)安裝一(yi)個(ge)監測SF6密度的(de)壓(ya)力(li)表計(ji)

◆C柜(ju)一負荷開關模塊◆吊裝(zhuang)用(yong)的吊耳

◇“負(fu)荷開關模塊”中(zhong)標準配置(zhi)與特(te)性(xing)◆操作手柄
◆F柜一負荷開關熔(rong)斷器(qi)組合電器(qi)模塊◆選配
◇“負荷開(kai)關熔(rong)斷器(qi)組合電器(qi)模塊”中(zhong)標準(zhun)配置與(yu)特性◇電動操(cao)作(zuo)機構(gou)

◆V柜一真空開關模塊◇電纜短路(lu)及接地(di)故障指示(shi)器

◇“真空(kong)開關模塊”中(zhong)標準(zhun)配置與(yu)特性◇電流互感器及表計

◇遠程監控及接

非擴展標準模塊

STSRN16-12/24 擴展模塊單(dan)元(yuan)柜

標準擴展模塊(kuai)

◆C負荷(he)開關模塊(寬度=325mm) ◆ SvBr 母線(xian)分段開(kai)(kai)關模塊(真空開(kai)(kai)關)

◆De 帶(dai)接地刀的電纜(lan)連接模塊(寬度=325mm) ◇ SV 總是(shi)跟母線提升模塊(kuai)在一起(qi)(總寬(kuan)度=650mm)
◆D 不帶(dai)接(jie)地刀的電纜連接(jie)模塊(寬度(du)=325mm) ◆ Be 母線接地模塊(寬度=325mm)
◆F 負(fu)荷開關(guan)熔斷器組合電器模塊(寬(kuan)度=325mm) ◆ M/PT 表計模塊12KV(寬度=696mm)
◆V 真空開(kai)關模塊(寬度=325mm) ◇ 表計模塊24KV(寬度(du)=900mm)
◆SL 母線(xian)分段(duan)開(kai)關(guan)模(mo)塊(負荷開(kai)關(guan))(寬度=325mm) ◆ CB真空(kong)斷(duan)路器(qi)模塊(kuai)(寬度=696mm)

注:單個 STSRN16-12/24型 模塊必(bi)須加擴展頭后才能使

STSRN16-12/24 型(xing)的重量(liang)(liang)表(biao)(這些重量(liang)(liang)沒有考慮(lv)附件(jian))

標準 1 路        130kg

6路(lu)大約(yue)是    570-800kg
2-3 路和 4路類(lei)似 STSRN16-12/24 型的重量(liang)

M表計柜大約是(shi) 250kg

負荷開(kai)關(guan)模塊C
標準配置與特性

◆630A母線

◆三工位負荷/接(jie)地開關

◆三工位(wei)單彈簧操作機構,有(you)兩個獨立的負荷(he)開關和接地
◆開關操作(zuo)軸
◆負荷開關(guan)和(he)接地開關(guan)位置指示
◆位于前部水平布置(zhi)的(de)出線套(tao)(tao)管630A的(de)400系列螺栓式(shi)套(tao)(tao)管
◆指(zhi)示(shi)(shi)套管帶(dai)電的窯(yao)性電壓指(zhi)示(shi)(shi)器
◆對于所(suo)有的開關功能都在面(mian)板上有方便的加裝掛鎖(suo)裝置(zhi)
◆SF6氣體壓力表(每(mei)個SF6氣箱(xiang)中(zhong)僅有一處)
◆接地母排
◆接地開關與電纜室前面板的聯鎖
◆預留母線(xian)擴展
◆外部母線
◆負荷(he)開關操作用(yong)電動(dong)機(ji)動(dong)24V/48V DC,110V/220V DC/AC
◆短路及接地故(gu)障指示器
◆測量環形(xing)電流互感器及電流表
◆計量環形(xing)電流互感(gan)器及電度表
◆在電纜(lan)進(jin)線套(tao)管處可加裝氧化鋅避雷器或雙(shuang)電纜(lan)頭(tou)
◆鑰匙互鎖
◆進(jin)線帶電接地閉鎖(當套(tao)管帶電時(shi)閉鎖接地開關)110V/220V AC/DC
◆輔助觸點
◇負(fu)荷開關位置2NO+2NC
◇接地開關位置2NO+2NC
◇帶(dai)信號(hao)的(de)壓力表1NO
◇帶信號觸點(dian)的滅弧器(qi)1NO
◆二次(ci)裝(zhuang)置(zhi)可裝(zhuang)設于
◇開關柜頂部(bu)的二次線小室(shi)
◇開關柜頂部的低壓箱

帶(dai)地(di)刀電纜連接(jie)模塊 De

標準配置(zhi)與特性(xing)

◆630A母(mu)線
◆接地開(kai)關
◆兩工(gong)位單彈(dan)簧操作機構
◆接地(di)開關位置指示
◆位于前部(bu)水平布(bu)置的出線套管(guan) 630A 的 400 系列螺栓式套管(guan)
◆指示套(tao)管帶電的電容(rong)性電壓指示器
◆對于所有(you)(you)的開關功能(neng)都在面板上有(you)(you)方(fang)便的加裝(zhuang)掛鎖裝(zhuang)置
◆SF6 氣(qi)體壓力(li)表 (每個SF6氣(qi)箱中僅有一處(chu))
◆接(jie)地母排
◆接地開(kai)關與電纜室前面(mian)板的聯鎖
◆預(yu)留母線(xian)擴展
◆外部母線(xian)
◆短路及接地(di)故障指示器
◆測量環形電流互感器(qi)及電流表
◆計量環(huan)形電流(liu)互(hu)感(gan)器(qi)及電度表
◆在電纜(lan)進線套(tao)管(guan)處可加裝氧(yang)化鋅避雷器或雙(shuang)電纜(lan)頭鑰匙互鎖
◆進線帶電接(jie)地閉鎖(當套管電電時閉鎖接(jie)地開關)110V/220V AC/DC
◆輔助觸點
◇接地開關位置2NO+2NC
◇帶信號的壓力表(biao)1NO
◇帶信號觸點(dian)的滅弧器1NO
◆二次裝置可裝設(she)于
◇開關柜(ju)頂部的二次(ci)線小室
◇開關柜頂(ding)部的(de)低壓箱

不帶地刀電纜連接模塊D

標準配置與特性(xing)

◆630A 母線

◆位于前部(bu)水平(ping)布置的出線套管,630A的400系列螺栓式(shi)套管

◆指(zhi)(zhi)示套管帶電(dian)(dian)的容性電(dian)(dian)壓(ya)指(zhi)(zhi)示器
◆SF6 氣體壓力表(每個SF6氣箱中僅有(you)一處)
◆接地母排
◆預留母線擴展
◆外部母線
◆短路及接地故障(zhang)指示器
◆測量環形電(dian)流(liu)互感器及(ji)電(dian)流(liu)表
◆計量環形電流互感(gan)器及(ji)電度表
◆在電纜進線套(tao)管(guan)處可加裝(zhuang)氧化鋅避雷器或雙電纜頭
◆二次(ci)裝置(zhi)可裝設于
◇開關柜頂部的二次線小(xiao)室
◇開關(guan)柜頂部的低壓(ya)箱(xiang)

帶熔斷器的負荷開關模塊F

標準配置與特性
◆630A母(mu)線
◆三工位的負荷開關,熔斷器首端與熔斷器末端接(jie)地開關為(wei)機械聯動(dong)
◆三工位雙彈簧操作(zuo)機構,有(you)兩個獨立的負荷(he)開關和接地開關操作(zuo)軸
◆負荷(he)開關和接地(di)開關位置指示
◆熔斷器筒
◆熔斷器水平放置(zhi)
◆熔斷(duan)器(qi)跳閘指示
◆位于前(qian)部水平(ping)布置的出線(xian)套(tao)管(guan),200A的200系列插入式套(tao)管(guan)
◆指示(shi)套管帶電(dian)的(de)容性電(dian)壓指示(shi)器
◆對(dui)于(yu)所(suo)有(you)的(de)開關功能(neng)都在面板(ban)上有(you)方便(bian)的(de)加裝(zhuang)掛鎖(suo)裝(zhuang)置
◆SF6 氣體壓力表(每個SF6氣箱中(zhong)僅有一只)
◆接地母排
◆用于變(bian)壓器(qi)保護的熔斷器(qi)參(can)數
◇12KV,max125A溶斷器
◇24KV,max63A熔斷器
◆接地(di)開關與電(dian)纜室前面板的聯鎖(suo)
◆預留母線擴展
◆外(wai)部母(mu)線(xian)
◆負荷開關(guan)操作用電動(dong)機24V/48V DC,110V.220V DC/AC
◆并(bing)聯跳閘線圈24V/48V DC,110V/220V DC/AC
◆并聯合閘線圈24V/48V DC,110V/220V DC/AC
◆測(ce)量環形電流互感(gan)器及電流表
◆計量環形電(dian)流(liu)互(hu)感器及電(dian)度(du)表(biao)
◆進線帶電接地閉(bi)鎖(suo)(當(dang)套管帶電時閉(bi)鎖(suo)接地開關)110V/220V AC/DC
◆輔助觸點
◇負荷開關位置2NO+2NC
◇接地開關位置2NO+2NC
◇熔(rong)斷器熔(rong)斷1NO
◇帶信(xin)號的壓力表1NO
◇帶信號觸點(dian)的滅弧器1NO
◆二次裝置(zhi)可裝設于
◇開關柜(ju)頂(ding)部的二次線(xian)小(xiao)室
◇開關(guan)柜頂(ding)部的低壓箱(xiang)

母線分段開關模塊(kuai) SL

標準配置與特性

◆630A 母線
◆隔離開(kai)關
◆單彈(dan)簧(huang)操作機構
◆開關位置指示
◆對于(yu)所有(you)的開關功能都在面板(ban)上有(you)方便的加(jia)裝(zhuang)掛鎖裝(zhuang)置
◆SF6 氣(qi)體壓力表(每個(ge)SF6氣(qi)箱中僅有一處)
◆預留(liu)母線擴展
◆外部母(mu)線
◆負荷開關操(cao)作用電(dian)動機24V/48V DC,110V/220V DC/AC
◆鑰匙互鎖(suo)
◆輔助(zhu)觸(chu)點
◇負荷開關(guan)位置2NO+2NC
◆二次裝置可裝設于
◇開(kai)關柜(ju)頂部的二次線小室
◇開關(guan)柜

真空開關模塊 V

標準(zhun)配置與特性
◆630A 母線
◆630A 的(de)變壓器/線路保護(hu)用真空開關
◆真空(kong)開關(guan)用兩工位彈簧操作機構
◆真空開(kai)關下部三(san)工位隔離/接地(di)開(kai)關
◆三工(gong)位隔(ge)離(li)/接地開關單彈簧操作(zuo)機構
◆真空開關(guan)(guan)和三工(gong)位開關(guan)(guan)機械聯鎖
◆真(zhen)空(kong)開(kai)關和三(san)工位開(kai)關位置指(zhi)示
◆電子式保護(hu)繼電器
◆跳閘(zha)線圈(用(yong)于(yu)繼(ji)電器(qi)動作)
◆位(wei)于(yu)前部(bu)水平(ping)布(bu)置的出線套管,630A的400系(xi)列螺栓式套管
◆指示(shi)套管(guan)帶電的容性電壓指示(shi)器
◆對(dui)于所有的開關(guan)功能,都在面板上有方便的加裝掛(gua)鎖裝置(zhi)
◆SF6氣體壓(ya)力表(每個SF6氣箱中(zhong)僅有一處(chu))
◆接地(di)母排(pai)
◆接(jie)地開關與電纜室前(qian)面板的(de)聯鎖
◆預(yu)留母線擴展
◆外部母線
◆真空開關操作用電動機(ji)24V/48V DC,110V/220V DC/AC
◆并聯跳閘(zha)線圈(quan)24V/48V DC,110V/220V DC/AC
◆并聯(lian)合閘線圈24V/48V DC,110V/220V DC/AC
◆測量環形電流(liu)(liu)互感器及電流(liu)(liu)表(biao)
◆計量(liang)環形(xing)電流互感器及(ji)電度(du)表
◆鑰匙互鎖(suo)
◆進線(xian)帶電(dian)接地閉鎖(suo)(當套管帶電(dian)時(shi)閉鎖(suo)接地開關)110V/220V AC/DC
◆輔助接點
◇真空開關位置2NO+2NC
◇隔離開關位置2NO+2NC
◇接地開關位置2NO+2NC
◇真空開關跳(tiao)閘信(xin)號1NO
◇帶信(xin)號的壓力表1NO
◇帶信(xin)號(hao)觸點的滅弧(hu)器(qi)1NO
◆二次裝(zhuang)置可裝(zhuang)設于(yu)
◇開關(guan)柜頂部的二次線小室
◇開關柜頂部的低(di)壓箱
◆其它繼電器(qi)

母線(xian)分段開關模塊 SV

標佳配(pei)置與特性
◆630A的母線
◆630A的真(zhen)空開關
◆真空開關有兩(liang)工位雙彈簧操作機構
◆真(zhen)空開關(guan)下部隔離開關(guan)
◆隔離(li)開關單彈簧操(cao)作機構
◆真空開關(guan)和隔離開關(guan)機械聯(lian)鎖
◆真(zhen)空開關和隔離開關位置指示
◆對(dui)于(yu)所有的開關功能(neng)都(dou)在面板上有方(fang)便(bian)的加裝掛(gua)鎖裝置
◆SF6氣體壓力表(每個SF6氣箱(xiang)中(zhong)僅有一只)
◆BVBr 總是(shi)與(yu)母線(xian)提升柜相連
◆預留母(mu)線擴展
◆外(wai)部母線
◆真空開關操作用電動機24V/48V DC,110V220V DC/AC
◆并聯跳(tiao)閘線圈24V/48V DC,110/220V DC/AC
◆并聯合閘線圈24V/48V DC,110/220V DC/AC
◆鑰匙互(hu)鋇
◆輔助接點
◇真空開關位置2NO+2NC
◇負荷開(kai)關位置2NO+2NC
◆二(er)次裝置可裝設于
◇開關柜頂部的二(er)次線小室
◇開(kai)關(guan)柜頂(ding)部的低(di)壓箱

母線(xian)接地模塊(kuai)Be

標準配置與特性(xing)
◆630A的母線
◆接地(di)開(kai)關(guan)
◆兩工(gong)位(wei)單彈簧操作機(ji)構
◆接地(di)開關位置指示
◆對于(yu)所有的開關功(gong)能都在(zai)面板上有方(fang)便的加裝掛鎖裝置
◆SF6氣體壓力表(biao)(每個SF6氣箱中(zhong)僅有(you)一只)
◆接(jie)地(di)母排
◆預留母(mu)線擴展
◆外(wai)部母(mu)線
◆鑰(yao)匙互鎖
◆輔助觸點
◇接地開(kai)關位置(zhi)2NO+2NC
◇幫信(xin)號的壓力表1NO
◆二(er)次裝(zhuang)置可(ke)裝(zhuang)設于
◇開關(guan)柜頂(ding)部的二次線小(xiao)室(shi)
◇開關柜頂部的低壓箱

計量模塊 M
標準(zhun)配置與特(te)性

◆2只電流互感器
◆2只電(dian)壓互感器
◆6只400系列套管,用于 STSRN16-12/24型充氣式的(de)外母線連接,上(shang)進上(shang)出
◆保護PT的熔斷器
◆低壓組成部分
◆1只(zhi)帶轉換(huan)開(kai)關的電(dian)壓表
◆1只帶轉(zhuan)換(huan)開關的電流表
◆寬×高(gao)x深(shen)=696×1806×820mm
◆3只電(dian)流互感器
◆3只電壓互感(gan)器(qi)
◆氧化鋅避雷器
◆指示開關柜帶電(dian)(dian)的(de)容性電(dian)(dian)壓指示器(qi)
◆低壓(ya)組成部分
◆1只有(you)功(gong)電度表
◆1只(zhi)無功電度表

PT模塊P
標(biao)準(zhun)配(pei)置與(yu)特性
◆2只電壓互感器
◆保護PT的(de)熔斷器(qi)
◆1只帶轉換開關(guan)的電壓表
◆上進/出,3只(6只)400系(xi)列(lie)套(tao)管用于開關柜的外(wai)置母線(xian)連接
◆寬×高(gao)深=696×1806×820mm
◆下部電纜進/出線(xian)
◆寬×高×深=696×1460×820mm
◆氧化鋅避雷器
◆指(zhi)(zhi)示開關柜帶電(dian)的容(rong)性電(dian)壓指(zhi)(zhi)示器
◆24VDC 充(chong)電(dian)器及蓄(xu)電(dian)池
◆隔(ge)離(li)開關(guan)

STSRN16-12配網自動化的擴展

配網自動化的擴展(DTU、看門狗)
STSRN16-12系(xi)列戶(hu)外環(huan)(huan)網(wang)柜(ju)可以很(hen)方便(bian)的(de)(de)升級成(cheng)具備(bei)自(zi)動(dong)(dong)化(hua)(hua)功能(neng)的(de)(de)智(zhi)能(neng)環(huan)(huan)網(wang)柜(ju),配置具備(bei)“四遙”功能(neng)的(de)(de)配網(wang)自(zi)動(dong)(dong)化(hua)(hua)終端裝置,可實(shi)現(xian)環(huan)(huan)網(wang)開關設備(bei)智(zhi)能(neng)化(hua)(hua)應用。利用通訊(光纖、GPRS等)可將環(huan)(huan)網(wang)柜(ju)與自(zi)動(dong)(dong)化(hua)(hua)主站(zhan)系(xi)統連接,實(shi)現(xian)配電系(xi)統的(de)(de)自(zi)動(dong)(dong)化(hua)(hua)功能(neng)。
通(tong)過配電自動化系統,可以使運維人(ren)員足不出戶的實現(xian)如下功(gong)能:
從控制主站或(huo)子(zi)站對各環(huan)網柜的開關單元實現遙控分閘、合(he)閘或(huo)合(he)閘閉鎖(suo)操作,也可以在本地完成;
從控制主站(zhan)或子(zi)站(zhan)獲取每個(ge)開關(guan)的觸頭(tou)位置狀態、熔斷器(qi)狀態、斷路器(qi)故(gu)障保護(hu)狀態、接地(di)開關(guan)狀態等信(xin)息;
從控制主站(zhan)或子站(zhan)獲取(qu)各(ge)回路的(de)電(dian)氣參數,如(ru)電(dian)壓、電(dian)流(liu)、零序(xu)電(dian)壓、零序(xu)電(dian)流(liu)、功率、功率因數、頻(pin)率等;
從控制主站或子站對各(ge)配電自(zi)動化終端的參數(shu)進行優化配置(zhi);
統一主站或子(zi)站與各配電自動化終端(duan)系(xi)統的(de)時鐘;
獲取線路故障(zhang)信(xin)息(xi)或各配(pei)電(dian)(dian)自動化終(zhong)端的(de)(de)異常信(xin)息(xi),結合主站或子站軟件,實(shi)現故障(zhang)自動定位、故障(zhang)隔離、非故障(zhang)區域自動恢復供(gong)電(dian)(dian)及網絡重(zhong)組,從(cong)而(er)大大縮(suo)短(duan)停電(dian)(dian)面(mian)積和時間(jian),減少故障(zhang)造成的(de)(de)損失(shi),提(ti)升電(dian)(dian)力系統(tong)的(de)(de)供(gong)電(dian)(dian)可靠度。此外,還可以方便的(de)(de)進(jin)行負(fu)荷監(jian)控(kong)及調配(pei),有利于網絡的(de)(de)合理利用(yong)。
可(ke)配置看門狗控制器,對界內外故障進行投切處理,提高電網可(ke)靠性。

配網自動化應用系統方案圖

STSRN16-12進/出線保護
使用(yong)真空開關/真空斷(duan)路器模塊地
變壓(ya)器(qi)或(huo)線路(lu)保(bao)護為真空開關/真空斷路(lu)器(qi),帶有(you)保(bao)護繼電器(qi)和電流(liu)互(hu)感器(qi)。當選用真空開關/真空斷路(lu)器(qi)作(zuo)為保(bao)護時,采用本公司HBE550/500系列或(huo)其(qi)它國產綜合保(bao)護裝置。

◆HBE550/500 型微(wei)機綜合保護裝置
◇電壓范(fan)圍:直流(18-265V)或交流(80-265V)
◇配 LMzK 型保(bao)護 CT :二次電流5A
◇數(shu)(shu)字顯示整定值(zhi)電流測量(liang)值(zhi)和(he)記錄的故(gu)障數(shu)(shu)據
◇整定值面板(ban)按(an)鈕或計算機(ji)設定
◇可(ke)提供(gong)各段保護無源信號節點
◇內部故障(軟件和硬件)的(de)連(lian)續自檢與報警輸出
◆低定(ding)值過流(liu)段 l >
◇定時(shi)限動作(zuo)電流0.5-5.01n動作(zuo)時(shi)間0.05-300s
◇反時(shi)限動作(zuo)電流0.5-2.5lnlDMT 反時(shi)限動作(zuo)方式
◆高定值(zhi)過(guo)流段 l >
◇動(dong)作(zuo)電流(liu)0.5-40ln動(dong)作(zuo)時(shi)間0.04-300s
◆低定值(zhi)零序過(guo)流段(duan) lo >
◇定時(shi)限動(dong)作電流0.1-0.8ln動(dong)作時(shi)間0.5-300s
◇反時(shi)限(xian)動作電流(liu)0.1-0.8lnlDMT 反時(shi)限(xian)動作方式
◆高(gao)定值零序過流段 lo >
◇動作電流0.1-101n動作時(shi)間 0.05-300s

STSRN16-12 變壓器(qi)/線路保護
STSRN16-12 型(xing)充氣式提供了兩(liang)種(zhong)變壓器(qi)保(bao)護(hu)方式;負荷開(kai)關熔斷器(qi)組合電器(qi)和具有繼電器(qi)保(bao)護(hu)的斷路器(qi)。
使用(yong)負荷(he)開(kai)關熔(rong)斷器(qi)組合電器(qi)模塊(kuai)
變壓(ya)器保護為限流(liu)高壓(ya)熔斷(duan)器與負(fu)荷(he)開關的組合(he)。熔斷(duan)器室(shi)將安裝在(zai)一個(ge)位(wei)于單元(yuan)前部獨立的有閉鎖(suo)的外殼(ke)后(hou)面。負(fu)荷(he)開關使用彈簧儲(chu)能機(ji)構(gou),該(gai)機(ji)構(gou)可(ke)由(you)熔斷(duan)器撞(zhuang)針所觸(chu)發。
為(wei)了(le)便(bian)于熔斷器的更換,可(ke)以使用操作手(shou)柄來拆卸熔斷器室的端蓋。熔斷器的跳閘機構(gou)前置,保證了(le)整個系統(tong)的防水性能。

方案一SA+CCF+
◆母線安裝(zhuang)避雷器且予留擴展。
◇注:開(kai)關(guan)單(dan)元數不小于(yu)3。

方案二(er)CCF+

◆進(jin)線安裝避雷(lei)器(qi)且予(yu)留擴展。

STSRN16-12/24開關柜主要配(pei)件

(1)帶電顯示器(qi)                                                                  (2)故障指示器(qi)

(3)壓力指示儀表                                                                (4)電纜連接

(5)可(ke)分離連接(jie)器

方案(an)三 CCFFF=CF

◆一組(zu)最多為6個單元(yuan),超過(guo)6個單元(yuan)時需擴展母線連接。

方案四(si)VV=M=FFF

◆高壓側計算(suan)

方案(an)五 PT=FF=FCSLCF=PT
◆單(dan)母線分(fen)段帶母線 PT

STSRN16-12開關柜主要配件
(6)擴展母線                                                                               (7)避雷器

(8)電(dian)流互(hu)感器(qi)                                                                                           (9)電(dian)壓互(hu)感器(qi)

(10)續(xu)電保護裝置                               ;                                                    (11)自動化柜(ju)/儀表箱

STSRN16-24 充氣柜
概述
STSRN16-24 充氣柜系列高壓全封閉全絕緣緊湊型環網開關設備,是一個體型小巧的金屬密封的開關設備系統(tong),該(gai)產(chan)品(pin)是根據(ju)城市配(pei)網系統(tong)對大電流(liu)的(de)實(shi)際(ji)需求而專門(men)研發的(de),柜(ju)內斷(duan)路器和電纜支柱都采用額定(ding)電流(liu)為1250A的(de)配(pei)件(jian)生產(chan),充氣(qi)(qi)柜(ju)主(zhu)要是針對V單元更廣泛應用而開(kai)(kai)發的(de),柜(ju)子的(de)尺寸也做了加(jia)寬處理。該(gai)開(kai)(kai)關設備由于其(qi)可擴展性(xing),能實(shi)現全(quan)模塊化(hua)和半模塊化(hua)的(de)組合方式而具有(you)獨特的(de)靈活(huo)性(xing)。不(bu)銹鋼氣(qi)(qi)室(shi)內部充滿了SF6氣(qi)(qi)體,將所有(you)帶(dai)電部件(jian)與開(kai)(kai)關完全(quan)密封,與外(wai)界(jie)隔絕。這(zhe)種全(quan)密封系統(tong)使內部開(kai)(kai)關和所有(you)帶(dai)電部分不(bu)受外(wai)部環境變化(hua)的(de)影響,確保了可靠性(xing)高、人員安全(quan)以(yi)及(ji)實(shi)際(ji)上的(de)免(mian)維護。可滿足不(bu)同的(de)供(gong)配(pei)電配(pei)置要求。

STSRN16-24充氣柜(ju)執行GB標準。
在(zai)室內條件下(40℃)和在(zai)室外(wai)條件下(-50℃)運行的設計壽命(ming)超(chao)過(guo)30年。

主要特點

STSRN16-24充(chong)氣(qi)(qi)柜(ju),以SF6氣(qi)(qi)體作為滅弧及絕緣(yuan)介質(zhi);
開(kai)關(guan)(guan)柜(ju)為(wei)全(quan)(quan)密封、全(quan)(quan)絕緣結構;母(mu)線、開(kai)關(guan)(guan)及帶電部件完全(quan)(quan)封閉(bi)在不銹(xiu)鋼殼體中。腔(qiang)體充以1.4bar的SF6氣體,防護(hu)等級達到lP67,整(zheng)個(ge)開(kai)關(guan)(guan)裝置完全(quan)(quan)不受外部環境條件的影響,即使在短時(shi)水(shui)浸(jin)等極端情況(kuang)下也能保證開(kai)關(guan)(guan)正常運行,產品終身免維(wei)護(hu);
開關(guan)柜具有完善的“五防(fang)”聯(lian)鎖裝置(zhi),徹(che)底杜(du)絕人為誤操作可(ke)能引起的人員(yuan)及(ji)設備運行故(gu)障;
所有(you)開(kai)關(guan)柜具有(you)可靠(kao)的安(an)全泄壓通(tong)道(dao),即使(shi)在極端(duan)情況下也能保障操作人員人身安(an)全;
開關柜分(fen)為固定單元組合(he)和可(ke)擴展單元組合(he)兩類(lei);
開關柜通常由正(zheng)面進出(chu)線(xian),也(ye)可按不同的安裝位置(zhi)實現(xian)側出(chu)線(xian)或側擴(kuo)展;
柜體(ti)尺寸安裝方(fang)(fang)便,并能(neng)夠適合空間(jian)狹(xia)小(xiao)及環境條件不良的(de)地方(fang)(fang);
開關柜可根據用戶的不同需求配置電動、遠控及監測裝置。

性能指標

◆SF6氣體壓力正常運行(xing)環境(jing)條件

◇20℃下絕對壓力為 1.4bar;◇最高溫度40℃;

◆母線(xian)◆滿足標準

◇開(kai)關(guan)柜內母線400mm2Cu;     ;       GB/T11022  GB3906    GB985

◇開(kai)關(guan)柜接地母線150mm2Cu;         GB16926    GB38041   GB984
◆顏(yan)色                                          GB330
◇開關柜前面板 RAL7012;               lEC60056  lEC60129  lEC60256
◇側板和(he)電(dian)纜(lan)室前蓋板  RAL7035;    lEC60298  lEC60420  lEC60694

STSRN16-40.5(35K)充氣(qi)柜
概述
STSRN16-40.5(35KV)充氣柜系列高壓全封閉全絕緣緊湊型環網開關設備,  是一個體型小巧的金屬密封 的(de)開關(guan)設備系統, ; 用于40.5kV的(de)配電(dian)系統。該開關(guan)設備由于其可擴展性(xing),  能實現全(quan)模塊(kuai)化和半模塊(kuai)化的(de)組合方(fang)式而具有獨特的(de)靈活性(xing)。不(bu)銹鋼氣室內部(bu)(bu)充滿了SF6氣體,將所有帶電(dian)部(bu)(bu)件與開關(guan)完全(quan)密封,與外(wai)界(jie)隔絕(jue)。這種全(quan)密封系統使內部(bu)(bu)開關(guan)和所有帶電(dian)部(bu)(bu)分不(bu)受(shou)外(wai)部(bu)(bu)環境變(bian)化的(de)影響,確保(bao)了可靠性(xing)高、人員安(an)全(quan)以及實際上(shang)的(de)免維護。可滿足不(bu)同(tong)的(de)供配電(dian)配置要求。

參(can)考標準
lEC60265-1         ;lEC60265-1            GB/3804-2004
lEC62271-100     lEC62271-102         GB16926-1997
lEC62271-105   ;  lEC62271-200         GB3906-2006
lEC60529           lEC60694                GB1984-2003

使用環(huan)境條件
◆海拔高度: ≤2000m;
◆環境溫(wen)度: -30℃~+40℃;
◆相對濕度(du):日平均(jun)(jun)值≤95%, 月平均(jun)(jun)值≤90%;
◆抗(kang)震能(neng)力:8度,地(di)面水(shui)平(ping)加速度≤0.4g,地(di)面垂直加速度≤0.2g;
◆無劇烈(lie)震(zhen)動和(he)沖擊以及有火災、爆炸危險的場(chang)所(suo)。

應用范圍
STSRN16-40.5(35KV)充氣(qi)柜(ju)系列充氣(qi)柜(ju)具有(you)結(jie)構緊(jin)湊(cou)、全(quan)(quan)封閉、全(quan)(quan)絕(jue)緣、長壽命、占用(yong)空間小(xiao)、安全(quan)(quan)可(ke)靠、不受工(gong)作環(huan)境(jing)影(ying)響(xiang)等(deng)優點(dian),應用(yong)于緊(jin)湊(cou)型二次變電所、小(xiao)型工(gong)礦企業、風力發(fa)電廠、酒店、商場、辦公樓、商業中心、地鐵等(deng)領域。

結構(gou)及尺寸（mm）
